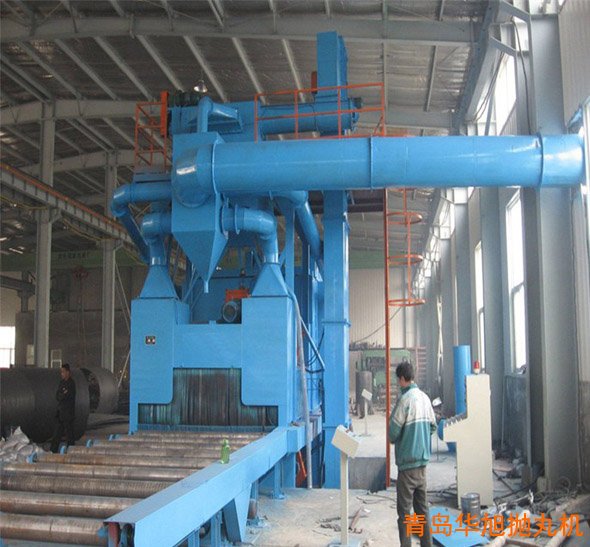

廣東通過式拋丸機主要功能部件是清理室，輸送輥道、拋丸器、彈丸循環系統（含提升機、分離器、螺旋輸送器和輸丸管道）、除塵、電氣控制等部件組成。

在清理室中加入規定數量的工件，機器啟動后，拋丸器高速拋出的彈丸形成流丸束，均勻地打擊在工件表面上，從而達到清理、強化的目的。拋出的彈丸及砂粒，流入提升機內，由提升機提升到分離器中進行分離。粉塵由風機吸送到除塵器中過濾，清潔空氣排入大氣中，布袋上的灰塵經機械振打落入除塵器底部的集塵箱中，用戶可定期清除，廢砂由廢料管流出，用戶可回用。丸砂混合物由回用管收回進入室體，待分離器分離后再回用，干凈的彈丸由電磁供丸閘門進入拋丸器拋打工件。

清理室的結構：通過式拋丸機清理室結構為大容腔板式箱形組焊結構，室體內壁襯有耐磨防護板，清理拋丸機作業在密閉的容腔內進行。

A、耐磨防護板保護室壁板不受磨損，延長室體使用壽命。

B、充分利用彈丸反彈功能，繼續有效地?fù)舸蚬ぜ砻?，有利于提高清理質量與清理效率。

C、清理室上設寬敞的維修門，便于維修與更換室內易損件，門上方裝有安全聯鎖開關，只有門關閉后才能啟動拋丸器。

D、清理室內耐磨防護板采用耐磨遮蓋包鑄螺母栓接，保護螺栓頭部不易損壞，拆裝更換方便。
